氢能 - 具备更大可持续性的液压解决方案

氢能

具备更大可持续性的液压解决方案

我们在氢能产业领域的解决方案

成熟的工业液压解决方案在建设氢能基础设施方面发挥着关键作用。与博世力士乐合作,利益相关方一直受益于为满足其需求而量身定制的支持方案,从强大、安全的设备组件和工程支持到完整的伺服液压解决方案。

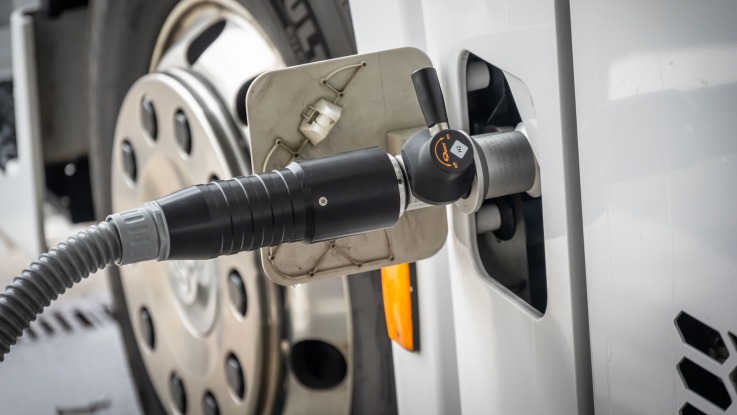

多年来,博世力士乐为活塞式压缩机提供了紧凑、高效且低维护成本的系统解决方案。这些压缩机是氢燃料加注站的关键部分,对于氢能基础设施的建设至关重要。为快速可靠地对车辆加注氢气,我们必须在现场将氢气压缩至 900 bar。因此,对于氢气压缩来说,高度可用且高效的压缩进程是必不可少。
博世力士乐推出的电液驱动解决方案可提供高效且精确的控制。该方案不但具有较高的功率密度,而且耐用、可靠、结构紧凑。这对于容器中的集成解决方案尤为有益,因为在容器中每寸空间都至关重要。

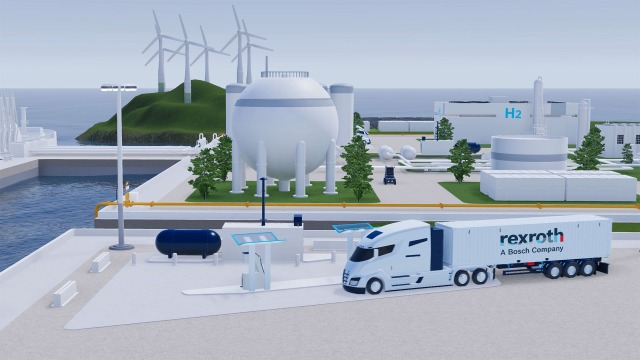

加氢站和测试系统

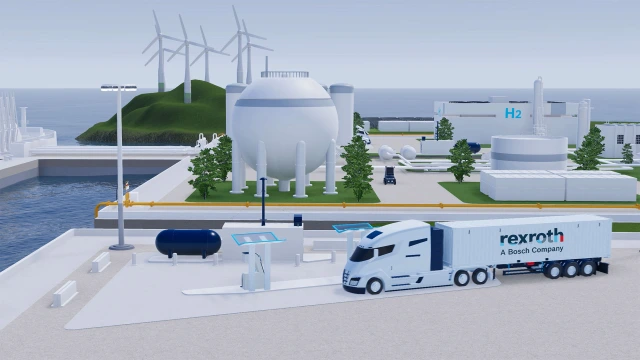

柱塞式压缩机和低温泵的电液驱动系统

柱塞式压缩机和低温泵的电液驱动系统

从大约 10kg H2/h 的系统开始采用基于可变速和/或可变排量的排量控制驱动。这避免了用控制阀管理驱动时可能会发生的损失。电液解决方案可实现基于需求的功率控制。电力电子系统和数字控制系统同样来自博世力士乐。数字控制系统在确保平稳运行和精准过程控制方面发挥着关键作用。该方式能让柱塞运动最大程度利用压缩空间,从而实现尽可能高的气体端效率。各电液系统均可装配于对应适合的压缩机驱动气缸。

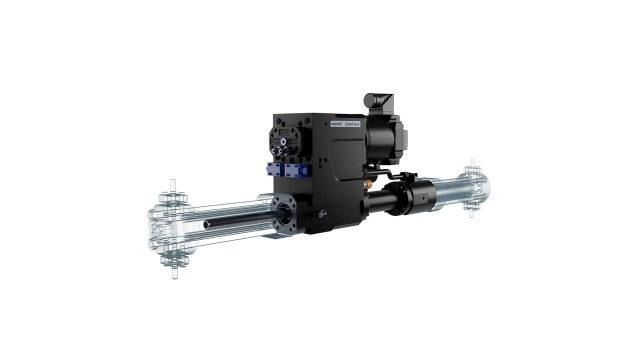

适用于小型系统的紧凑型驱动

适用于小型氢能系统的紧凑型驱动

对于最高可达 10 kg H2/h 的较小日产量,博世力士乐液压驱动产品提供包括伺服液压轴 (SHA) 形式的高效完整系统。这些特别紧凑的解决方案在极小的空间内集成由伺服电机、液压泵、控制阀块、同步缸和最小液压油量组成的可变速液压驱动系统。客户定制的压缩机可安装于气缸上。

SHA 不仅可用于压缩氢气,还可用于压缩其它气体。SHA 已占据良好的市场地位。由于其尺寸极其紧凑,因此特别适用于模块化和高移动性系统的改造。我们的 SHA 受益于排量控制,非常的高效节能。另一优势在于它可快速安装和调试。首先,它们可在无管道的情况下安装。其次,预先配置的 SHA 是“即插即用”的解决方案,因此无需进行编程。相反,它可在现场进行参数设置,即可立刻使用。

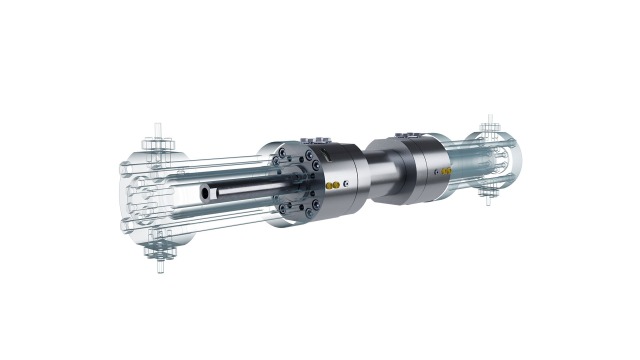

双杆气缸 - CGV

适用于中等氢气量的双杆气缸

CGV 双杆气缸是一种耐用且节能的气体压缩解决方案。它以高重复精度和振荡运动驱动法兰式安装的气体压缩机。气缸经过预先测试,且终端位置精度已调整,无论在什么位置都易于安装。气缸集成气体泄漏接口,让压缩机缸头的整体结构更为简洁。气缸位置由开关传感器决定。可实现高达 2,500 kN 的力。速度最高可达 0.8 m/s。 CGV 双杆气缸是您的气体压缩机的最佳解决方案。耐用、强大、高效。

优势:

  • 专门优化的双杆气缸,用于驱动压缩机系统
  • 整体结构坚固耐用,提高使用寿命
  • 通过终端位置检测实现位置精确移动,从而实现压缩过程中的更高输出和效率
  • 具有 ATEX 认证
  • 针对与 CytroCore 结合使用进行了优化

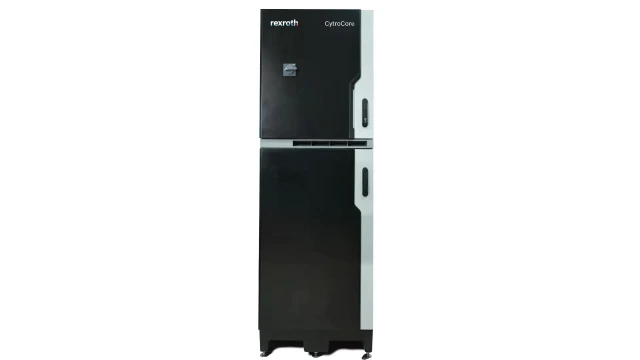

伺服液压驱动系统 – CytroCore

适用于中等氢气量的伺服液压驱动系统

博世力士乐还提供与合作公司共同开发的适用于中型和小型输出的型号。75 kW CytroCore 压缩机驱动器可用于压缩液态氢和气态氢。为了实现最佳能量效率,博世力士乐依靠所谓的排量控制。此外,压缩机的驱动系统所需的安装空间不到一平方米,并且比传统驱动系统安静得多。经过一次性参数设置后,它们就可以立即使用。它们通过开放接口与加氢站的控制系统进行通信。

优势:

  • 紧凑型伺服液压系统解决方案,采用电动和液压驱动技术以及双杆气缸定位软件
  • 大功率密度使运动速度更快,从而实现更高的压缩机性能
  • 外形紧凑,用油量低
  • 噪音优化的组件和整体结构
  • 针对与 CGV 气缸组合操作进行了优化
新型低温泵 – CryoPump

新型低温泵:10 分钟加注 100 kg 氢气

博世力士乐与美国氢气加气站商业运营市场领军者 FirstElement Fuel 合作开发了新型电液驱动低温泵。该装置的连接额定功率为 280 kW,可将液氢压缩至 875 bar,供重型卡车直接加氢。目标是在 10 分钟内为车辆补充 100 kg 氢气。采用直接加气方式,加油站无需设立临时储气箱。

优势:

  • 极高的可用性和稳健性
  • 氢气损失低
  • 得益于高效的驱动和泵技术,运行和能源成本低
  • 由于泵流量大且可控性强,因此无需使用昂贵的高压中间储气箱
  • 轻松集成到现有加油站概念

博世力士乐与麦格思维特 :加氢站的创新解决方案

博世力士乐与麦格思维特公司合作,共同开发了一种在加氢站中高效压缩氢能的解决方案。麦格思维特通过节能驱动系统和自动密封更换,将其创新型 Max Compression 2.0 压缩机的效率提高至全新水平。

加快建设和调试:博世力士乐的虚拟工程

新的设备概念和客户定制的解决方案需要比以往更迅速地推出。虚拟工程是实现更短上市时间的关键手段。博世力士乐作为服务提供商和软件合作伙伴,在长达 30 余年的时间里使用虚拟工程为设备和系统制造商提供支持。

联系我们

我们拥有您值得信赖的成熟技术和专业知识。让我们在第一时间为您的氢能项目找到合适的解决方案。

联系我们的氢能专家

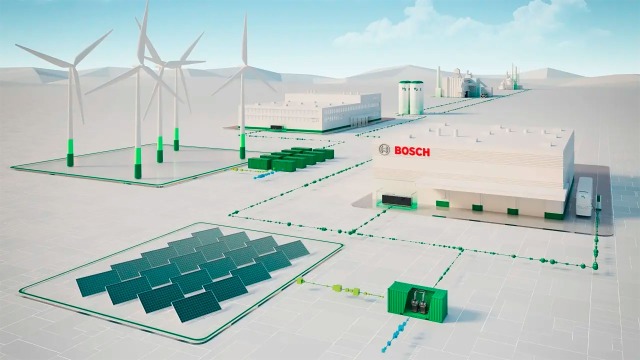

博世的技术和服务将如何推动未来的氢能生产,以及氢能是否能成功适用于各种不同行业
